低功耗蓝牙/蓝牙5.2模块为成本和空间受限的无线产品提供功能强大的连接解决方案

09/18/2020 Asia Knowledge cn

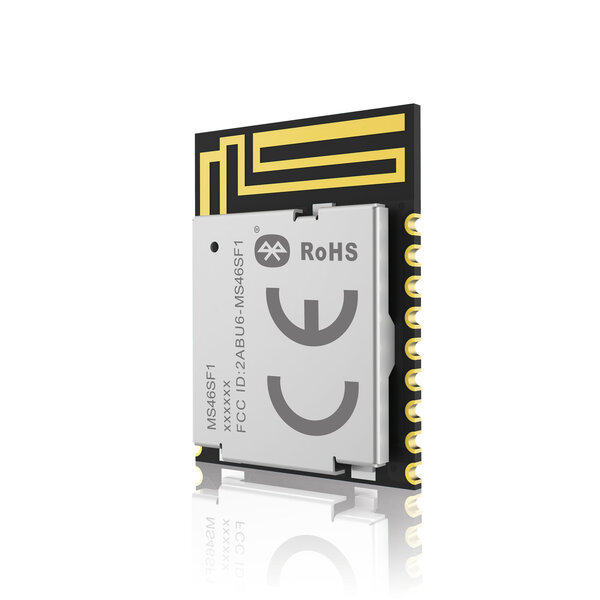

云里物里MS46SF11模块使用Nordic的nRF52805 SoC WLCSP,以微型尺寸提供强大的处理能力

Nordic Semiconductor宣布位于深圳的智能设备和物联网解决方案开发厂商深圳云里物里科技股份有限公司已经选择Nordic nRF52系列的最新产品nRF52805蓝牙5.2/低功耗蓝牙 (Bluetooth® Low Energy /Bluetooth LE) 芯片级系统 (SoC)为其MS46SF11模块提供处理能力和无线连接。


nRF52805 SoC采用尺寸仅为2.48 x 2.46mm的晶圆级芯片规模封装(WLCSP),支持成本和空间受限的无线设计,使得MS46SF11模块能够采用紧凑的15.8 x 12 x 2mm尺寸供货,其中包括PCB迹线天线。这款模块旨在用于信标、一次性医疗设备、传感器、手写笔和演示器等应用。该模块还可以部署为网络处理器,从而允许另一个微控制器与nRF52805 SoC协同工作,而nRF52805 SoC内置的功能强大64 MHz 32位Arm®Cortex®-M4处理器则可以监控低功耗蓝牙连接。



除Nordic SoC外,MS46SF11模块还集成了工业级32.768 kHz晶体振荡器,以提高频率精度和稳定性,它具有-40°至80°C工作温度范围,适合用于要求严苛的环境。该模块通过了FCC、CE和RoHS预认证,可降低用户成本并缩短产品上市时间。


除了Arm Cortex-M4处理器外,nRF52805 SoC还包括192KB闪存和24KB RAM。该多协议(低功耗蓝牙 / 2.4GHz)无线电提供高达+ 4dBm的功率输出和-97dBm的灵敏度(1 Mbps低功耗蓝牙),链路预算为101dBm。该无线电的峰值功耗仅为4.6mA(TX 0dBM,RX 1Mbps),而nRF52805 SoC在系统关闭状态下的电流消耗低至0.3µA,在保留24KB RAM和RTC运行的系统开启状态下仅为1.1µA。nRF52805具有一系列模拟和数字接口,例如SPI、UART和TWI、一个双通道12位ADC和10个GPIO。


nRF52805目前由S112 SoftDevice支持,并即将获得S113 SoftDevice支持。S112和S113 SoftDevice(蓝牙5.1认证协议软件)是内存优化的外设“堆栈”,支持2 Mbps高吞吐量和CSA#2功能。这些堆栈同时支持最多四个连接,作为具备广播器的外围设备。此外,连接数目和每个连接的带宽都是可配置的,从而实现了内存和性能的优化。S112和S113均支持LE 安全连接,相比LE 传统配对提高了安全性。S113还支持LE数据包长度扩展,从而提高吞吐量并减少每个数据包的开销。


深圳云里物里科技股份有限公司高级营销经理Eddie Wang表示:“云里物里与Nordic Semiconductor合作多年,我们已使用了Nordic多款先进的解决方案。”


“我们选择nRF52805 SoC用于MS46SF11模块,是因为这款SoC器件具备高性能Arm Cortex-M4处理器,而且尺寸紧凑和功耗极低,非常适合成本敏感的双层PCB无线设计。”



如需了解更多有关信息,请联系Nordic代理商儒卓力相关人员:

Lan Hong:+86 18575539388

Dodo Deng:+86 18620358568
