应用Reed系列传感器进行智能门锁的状态监测

05/13/2020 Asia Knowledge cn

随着智能手机的普及,通过智能手机可联通和控制的家居设备范围也越来越广泛,其中一项重要应用是采用智能手机进行智能门锁的监测和控制。

随着智能手机的普及,通过智能手机可联通和控制的家居设备范围也越来越广泛,其中一项重要应用是采用智能手机进行智能门锁的监测和控制。一般来说,用智能手机监测和控制智能门锁可通过特定的App或者蓝牙等方式实现手机和门锁之间的通信,但重要的是要正确监测门锁所处的状态,以便为用户提供更可靠的安全保证,同时也可使手机完成进一步的操作。



本文以Littelfuse 的Reed系列传感器为例,介绍其在智能门锁方面的广泛应用,其中包括采用Reed传感器监测门和门把手的上锁状态,以及是否双重上锁,同时还能监测使用钥匙开锁/闭锁状态,相应的状态信息通过发送到用户的智能手机上,让用户随时能够检查家里的大门是否处于安全上锁状态,同时也帮助用户在回家/离家的时候方便地打开/关闭门锁。



开锁/闭锁状态监测

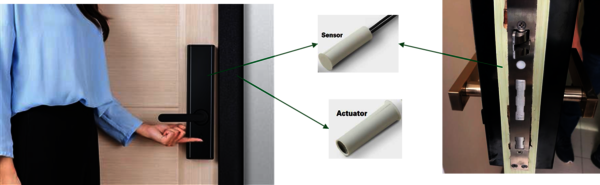

Littelfuse 的Reed系列传感器可以安装在门锁内部,而启动器则安装在门框里对应传感器的位置。当门处于关闭状态时,如果传感器由传动装置启动,能够提示发出“开锁”信号,从而实现开锁。当门处于打开的状态时,传感器则远离传动装置,能够提示发出“闭锁”的信号,从而实现闭锁大门。



门把手开锁闭锁状态监测

门把手的旋转结构里安装有一块磁铁,当门把手处于水平位置时,磁铁会靠近Reed传感器,传感器因此被磁铁启动转为“开”的状态,也就是门把手处于水平位置时,门锁被锁上。相反,当转动门把手,磁铁远离传感器,传感器的状态则为“关”,此时门把手处于偏离水平的旋转位置,门锁被打开。



双重上锁状态监测

双重上锁旋钮装置里安装有一块磁铁,当双锁旋钮处于垂直位置时,磁铁远离传感器,传感器处于“关”状态,此时门并未双重上锁。当双锁旋钮旋转至水平位置,磁铁靠近传感器,传感器的状态转为“开”,意味着门已经被双重上锁。



钥匙开锁/闭锁状态监测

磁铁安装在旋转轴上,传感器则被安装在PCBA。当使用钥匙开锁时,将钥匙插入锁孔并顺时针旋转,磁铁也会随着旋转顺而启动传感器至“开”的状态,即意味着门锁被打开。当钥匙逆时针旋转,磁铁则远离传感器,传感器状态为“关”,意味着门锁已锁上。



针对目前比较流行的智能门锁应用,Littelfuse 拥有一系列专门设计的传感器产品,如适用于开锁/闭锁状态监测的Firecracker Reed 系列传感器和传动装置59040+57040、59025+57025和59022+57022,Flange Mount 系列传感器和传动装置59140+57140、59145+57145,Littelfuse还可提供定制化的各种传感器和传动装置,以满足不同客户和不同应用场所的使用要求。此外,针对门把手开锁/闭锁、双重上锁、钥匙开锁/闭锁的状态监测,Littelfuse 的表面贴装整体成形(Surface mount Over mold)Reed 59170、59165、59166 系列传感器和表面贴装裸片(Surface mount bare)Reed 开关MDSM 10R、MDSM 4R等都是非常理想的选择。
