无源矩阵OLED,一个兼具对比度与色彩度的世界

09/11/2019 Asia Knowledge cn

无源矩阵OLED具有高对比度、纤薄且节能的特性,也越来越多地被用于工业应用领域,它们具有哪些优点和缺点?何时进行Design-In-Process比较合理呢?

有机发光二极管(OLED)这个术语在人们的日常生活中变得越来越常见,例如智能手机通常使用当前流行的AMOLED技术(有源矩阵OLED),这项技术可以在最小的有效区域实现最高的分辨率。零售商和专卖店也越来越多地宣传图像更清晰,色彩更真实的OLED设备。智能手表具有鲜艳的色彩,对比度也高;智能家居显示器则具有美学般的视觉体验和触摸优势。AMOLED技术早已征服了消费类产品领域,现在用于越来越多的应用。有一段时间无源矩阵OLED(PMOLED)显示器也非常受欢迎,例如在工业领域。鲜艳的色彩、独特的高对比度、高分辨率以及纤细设计使其得到工业应用开发人员的青睐,特别是用作无源LCD显示器的替代品以提升应用产品的美学吸引力。



PMOLED的结构和颜色



PMOLED由若干层组成。阳极是有机层,阴极与阳极成直角排列。这些层都具有条状结构。阳极线和阴极线在相应的交叉点处激活OLED并产生光,从而来实现实际的控制。PMOLED的尺寸范围从小于1英寸到5.5英寸不等。此外,它们还支持字母数字和图形点阵分辨率显示。显示的背景总是黑色,而像素可以显示为黄色、蓝色、白色、琥珀色、天蓝色和绿色。不过,与AMOLED技术不同,开发人员在选择PMOLED时必须先决定一种颜色。



design-in process的优点



有几个支持PMOLED技术的关键因素,一个因素是显示器的低安装高度。自发光技术消除了对显示模块的背光照明的需求。这导致它仅由前玻璃和后玻璃组成,所以将LED显示器的厚度减小了几毫米。更大的优点是“全方位 (around-the clock)”视角和高对比度。PMOLED在各个方向都显示相同的高对比度(2000:1),因此没有优先视角。例如,当一个或多个用户从不同角度控制或读出状态显示时,这项功能尤其有用。而且,PMOLED非常节能,因为仅有实际打算点亮的像素会消耗功率,而不发光的像素则保持不活动状态,这可以为低功耗应用提供基础。



PMOLED材料很敏感



在决定PMOLED技术是否适合相应的应用之前,还需要考虑到这项技术的缺点。其中最突出的缺点是使用寿命和老化效应。PMOLED的使用寿命可受到各种影响因素的严重限制,这是因为其材料对于氧气和水分以及持续高温非常敏感。因此,PMOLED不适合在直射阳光情况下使用。如果显示器长期控制显示相同的像素,则可能发生老化效应,即磷光体燃烧到屏幕中。需要采取多样化和均匀的控制措施来避免这个问题。同时,成本因素也起着重要的作用。由于显示器的生产非常复杂,PMOLED需要的投入仍然比无源LCD高。



更加美观适合众多应用



PMOLED技术适用于对美观的要求比无源LCD更高的设计,它是计量应用的理想选择,因为燃气表、电表或水表的状态显示仅仅需要选择性显示。PMOLED技术也适用于恒温器、白色家电或具有较小选择性显示器的应用。由于PMOLED技术的使用寿命短,因此尚未适用于24/7状态显示。尽管仍然存在障碍,PMOLED技术却越来越受欢迎。PMOLED供应商的研发部门一直在研究如何延长使用寿命,并最大限度减低老化效应和提高分辨率。消费类产品市场无疑是开发全新OLED产品特性的动力所在,无论是通过柔性OLED(例如智能手表)还是透明OLED(计量)来实现。另外,它们在工业领域也越来越受到欢迎。

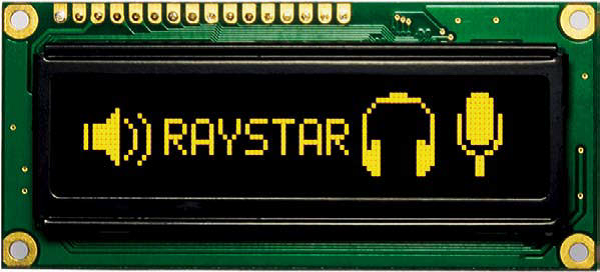

为了覆盖完整的PMOLED产品组合,儒卓力与著名OLED供应商Raystar紧密合作。Raystar的标准产品组合范围广泛,包括尺寸范围为8x2到20x4行和列的字母数字显示器,并且有全部颜色变化可选。儒卓力和Raystar还提供图形玻璃上芯片 (COG)和板上芯片 (COB)PMOLED产品,尺寸范围从0.49英寸到5.5英寸。所有标准产品都可以定制,并为design-in process开辟了远远超出标准功能的无数可能性。在接下来的几年里,PMOLED领域的发展将会展示这方面的可能性,从趋势技术到无源LCD的替代产品。PMOLED在开发设计方面已经具有很大的影响力,并且是所有可视化技术话题的真正热门技术。

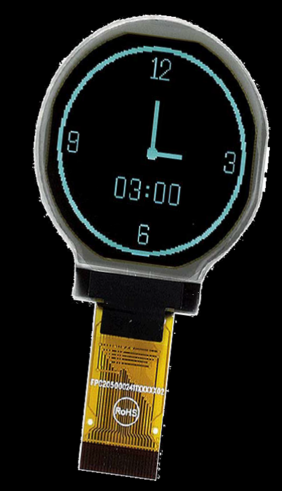

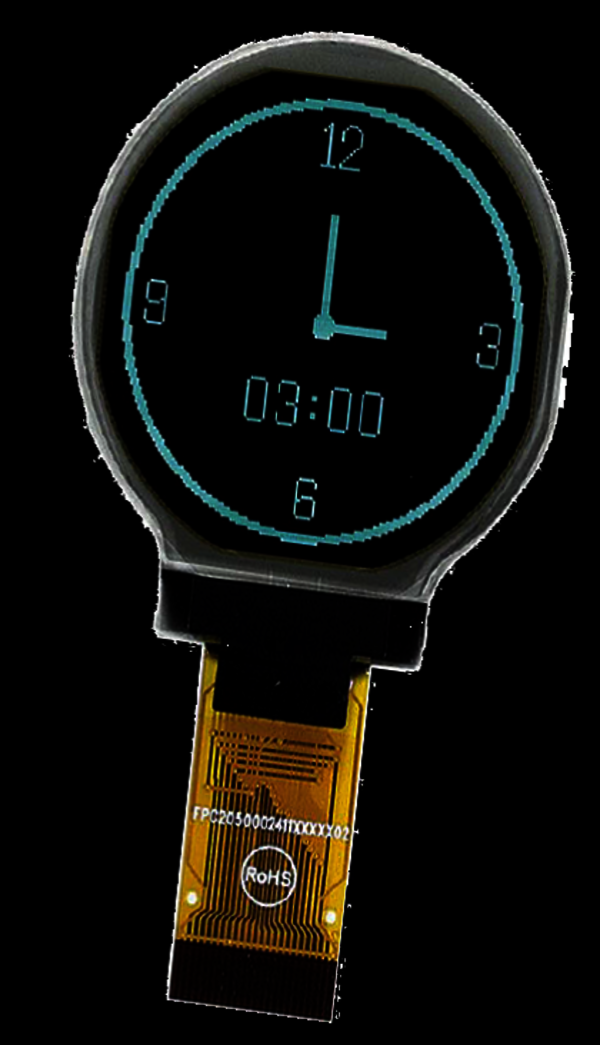

智能手表等消费类产品是率先使用PMOLED技术的先锋产品。所有图片来源:Raystar
