低压差分信号技术(LVDS)是快速传输大量数据最知名的差分方法，传输速率高达每秒数Gbit，因而可以处理图像和视频内容。LVDS技术是National Semiconductor开发的，美国电子工业协会(EIA)将其标准化为EIA-644规范。这是许多IC供应商都在使用的自由开放的标准规范。

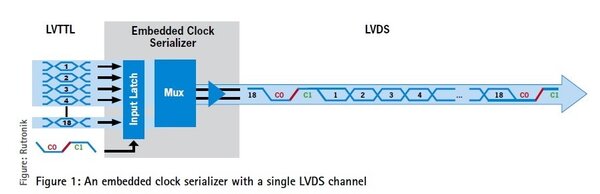

LVDS是一项高效节能的单向连接技术，该技术使用两条铜缆之间的电压差来传输信息。LVDS发送器基于四个串行差分线对之上的输入时钟，对多达24位数据进行编码(见图1)，一个终止电阻可防止信号反射回信号源。
由于LVDS可在3.3 V以下的低电压下工作，因而所需的电流极少，并且仅产生较小的电磁干扰。差分工作方式消除了产生电磁波的共模电压。
LVDS仅描述物理级别；以LVDS为基础，出现了其他几种通信标准，包括FPD-Link(平板显示器)、FPD-Link II和III、MIPI(移动行业处理器接口)和DVP(数字视频端口)。
带有FPD-Link的LVDS
当我们谈论LVDS时，通常指的是FPD结构LVDS。FPD-Link是National Semiconductor连同LVDS一起开发的，并且至今仍是在笔记本电脑、平板电脑或LCD电视及其显示器之间传输图形和视频数据的标准。
FPD-Link芯片组由支持18位和24位彩色显示屏的发送器(TTL到LVDS)和接收器(LVDS到TTL)组成。在TTL级别，将来自图形控制器的RGB数据和控制数据传输到FPD-Link发送器的输入。它充当并行TTL数据的多路复用器(mux)，并将其转换为串行LVDS标准数据。LVDS数据通过将主板连接到显示器的线缆发送到发送器。在显示屏的FPD-Link接收器上，它们经过反序列化(解复用)操作，这意味着LVDS信号数据转换回到TTL信号格式，并且发送到时序控制器的输入。通过多路并行TTL信号的复用操作，允许通过窄带接口来传输更高速率数据。如此这样，还可以满足高带宽通信的要求。

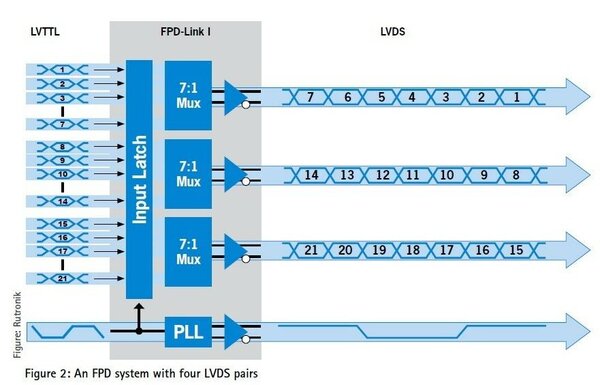

图2显示了具有四根LVDS线对的FPD-Link结构。四根电缆中的三根用于传输图形和视频信号，而第四根电缆用于传输LVDS时钟信号。多路复用器电路将并行的图形和视频信号串行化，并通过差分对进行传输。因此，与需要22根电缆的其他方案相比，这个方案仅仅需要三根电缆，并且改善了电磁兼容性。
FPD-Link芯片组具有下降沿和上升沿，以及可编程的数据导入功能，可提供配合各种图形和LCD面板控制器的便捷接口。5 V或3.3 V芯片组支持20至65 MHz频率范围。
MIPI
MIPI联盟已经规定了移动网络设备中的六种类型接口：物理层、多媒体、芯片对芯片或进程间通信、设备控制和数据管理、系统调试以及软件集成。每个规范都满足这些设备的最重要要求：低能耗、高带宽和低电磁干扰。
显示器串行接口(DSI)和DSI-2是一个或多个显示器与应用处理器之间的MIPI接口。它们定义了串行总线和通信协议，用于主机、图像数据源和目标应用之间的数据传输。它们的开发目的是为移动设备(如智能手机、笔记本电脑和平板电脑、可穿戴设备、增强的现实应用和车辆仪表板)实现低成本的显示控制器。
物理层

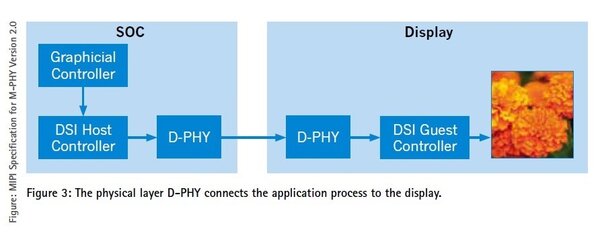

MIPI-DSI基于物理层MIPI D-PHY，它用于连接百万像素相机和高分辨率显示器与应用处理器。MIPI-DSI使用了时钟转发同步链路，结合了高速数据传输与低功耗，以及高抗干扰性和高抖动容差与低成本优势(图3)。
在物理层，DSI规定了串行点对点高速差分信号总线。它包含一个高速时钟通道和一个或几个数据通道。由于使用差分信号，每个通道覆盖两条线缆。除第一个数据通道(通道0)之外，所有通道都从DSI主机运行到DSI设备。它具有总线翻转操作(BTA)的能力，可以使得传输方向反转。当使用多个通道时，它们并行传输数据，因此当使用四个通道时，可以同时传输四位数据。
这项连接可在低功率模式或高速模式下运行，能够以最低的延迟完成两种模式之间的转换。在低功率模式下，最大速率时钟被禁用，信号时钟信息被嵌入到数据中。数据速率不足以控制显示，但可以用于发送配置信息和命令。
在高速模式下，高速时钟信号用于数十兆赫兹至几千兆赫兹的频率范围，作为数据通道的位时钟。时钟速率取决于显示器的要求。由于信号输出只需要低电压，并且数据可以并行传输，因此，可以使用最小的功率运行高速模式。
其他DSI层
在通道管理方面，发送器根据带宽要求将发送的数据分布在四个通道中的一个或几个上。对于映射(确定在哪个通道上传输哪个位数据的方法)，视频电子标准协会(VESA)和日本电子工业发展协会(JEIDA)已经建立了成熟的标准。
低层协议层定义了如何将位和字节数据组织为数据包，以及哪些位构成报头和有效负荷。这也是执行错误检查操作的地方。在应用级别，来自下一层的数据最终会转换为像素或命令。
LVDS对比MIPI DSI
比较LVDS和MIPI DSI，两者仅有一个共同点：两者都使用四个通道。然而，LVDS仅传输视频/图像信号，使用标准面板工作组(SPWG)或JEIDA标准将RGB-TTL信号转换为LVDS信号。另一方面，MIPI DSI不仅可以传输视频/图像数据，还可以传输命令信号。MIPI DSI也可以根据特定的握手序列和规则来控制两种信号。
DSI和LVDS之间的桥梁
如果应用程序过程不支持其中一种标准或者没有足够的通道来连接到显示模块，则可以使用桥接IC在处理器的视频输出与显示模块、摄像头或其他外围设备显示器的输入之间创建相应的接口。这样就可以将应用程序进程连接到各个显示器，而不必重新开发整个系统。
东芝公司提供一系列桥接集成电路(IC)产品，它们适用于消费类、工业和汽车应用，例如智能手表、平板电脑、超级本电脑、4K UHD显示器、智能电视、可穿戴设备、摄像头、游戏配件、头戴式显示器(HDM)、LCD、IO端口扩展和POS应用。
DSI-LVDS桥接IC能够通过DSI链接来控制LVDS兼容显示器，这些显示器支持24位像素分辨率。TC358771XBG和TC358774XBG型号在DSI Single Link上支持分辨率为1600×1200像素的经典4：3(UXGA，超扩展图形阵列)显示。TC358772XBG和TC358775XBG型号则支持WUXGA(宽超扩展图形阵列)，可通过DSI Dual Link进行16:10格式、1920×1200像素分辨率显示。桥接IC还支持由DSI链路控制的I2C主设备，用作与其他控制功能连接的I2C接口。
这些桥接IC使用LVDS标准在135 MHz下工作，而在DSI标准中，它们每条通道的传输速率最高为1 Gbit/s。它们支持视频输入格式RGB565/666/888。通过基于环境光来优化LCD显示器的背光照明，这些桥接IC可以帮助减少移动设备的功耗。
结论
对于不支持DSI的设计，开发人员可以通过东芝桥接IC等产品来利用DSI的优势(低功耗、低像素数据速率和低组件成本)，从而在这个迅速发展的市场中获得他们需要的灵活性优势。
