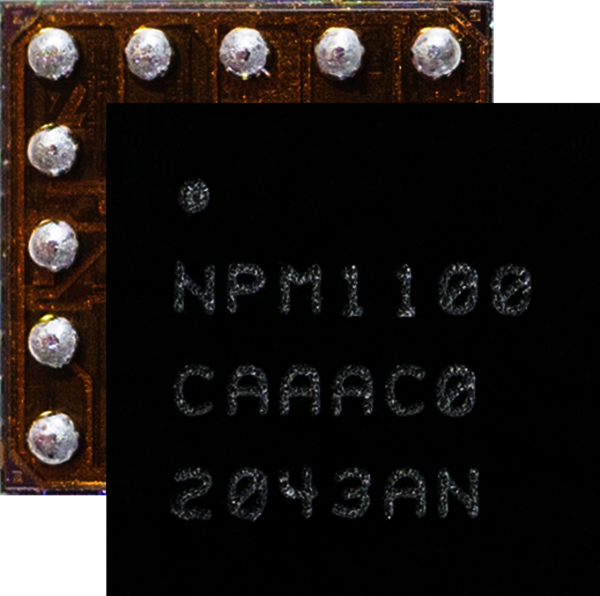

作为 Nordic 的 nRF52® 和 nRF53® 系列系统级芯片(SoC)的补充组件而设计,可确保供电可靠和运行稳定,同时通过高效率和低静态电流最大限度地延长电池使用寿命。nPM1100还可以用作其他合适应用的通用 PMIC器件。它采用了极其紧凑的(2.075 x 2.075 mm) WLCSP封装,非常适合可穿戴设备、互联医疗设备、智能家居传感器和控制、遥控器和游戏控制器,以及其他尺寸受限的应用。儒卓力在电子商务平台<link www.rutronik24.com.cn/>www.rutronik24.com.cn</link>上提供Nordic PMIC。
nPM1100 PMIC集成电池充电器设计可用于为锂离子和锂聚合物电池充电,可选4.1或4.2 V终止电压,并且支持电池化学,标称电压分别为3.6 或 3.7 V。该装置具有电池过热保护功能,并可自动选择三种充电模式:自动涓流充电、恒流和恒压充电。
用户可通过电阻器选择最大充电电流,范围为20 mA至400mA。该充电器还具有放电电流限制器,并且符合JEITA 标准。
这个高效降压稳压器可以在 1.8、2.1、2.7 或 3.0 V 的可选输出电压下提供高达150 mA电流。它具有软启动功能及在迟滞模式和 PWM 模式之间自动转换的功能,还启用强制 PWM 模式以确保妥善的电源运行。
使用合适评测套件轻松启动设计

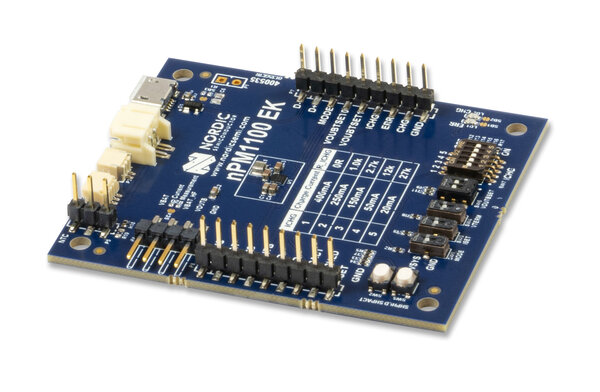

用户可以使用nPM1100评测套件简便地评测这款PMIC及其功能,开发人员无需自备测试硬件。
nPM1100的其他主要特性:
• 低静态电流,典型值为 700 nA,付运模式下为 470 nA (停用电流输出)
• 150 mA 电流限制
• 电池过热保护功能
• 可选终止电压(4.1 V 或 4.2 V)
• USB兼容输入调节器
• 100 mA 或 500 mA 的电流限制
• 最小4.1 V 至最高 6.6 V 的输入电压
• 20 V 过压保护
• 3.5 V 至 5.0 V 系统电压输出
• 用于SDP、CDP 和 DCP 的 USB 端口检测
• 用于充电和错误指示 LED 的驱动器
如要了解有关Nordic Semiconductor超级紧凑单芯片 PMIC 解决方案的更多信息并和直接订购,请访问儒卓力电子商务平台<link
