一个电池单元管理系统的典型设计如图1所示：在这里，能量电池串联排列。为了达到平衡，将带有开关晶体管的电阻器并联连接到每个电池。这些开关由通过串行接口相互通信的平衡IC控制。
上级微控制器监视和控制电池管理功能。双向电子熔断器还可根据需要或在发生故障时控制电池与负载或充电器的断开连接。电流传感器技术位于图中左上方，此处设计为带有信号处理的并联电阻； 另外，磁场敏感型传感器IC也可以担当此角色。
电池管理系统中的电子元器件

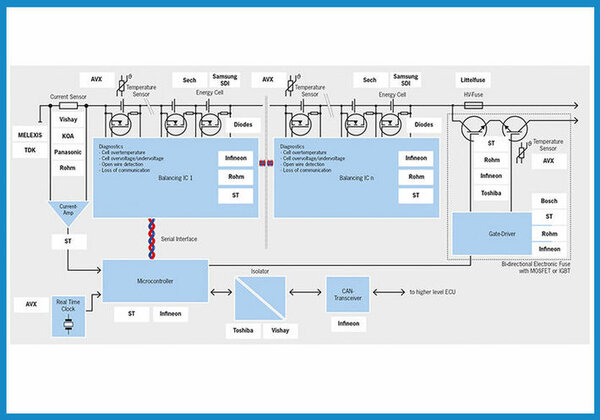

图1显示了电池管理系统的简化示意图/框图，该电池管理系统具有用于电池平衡的主要电子元器件。 该电池表现为一组串联连接的能量电池。 为了实现电荷平衡，每个电池都有一个由电阻和晶体管构成的电流进行分流。在充电过程中，BMS或平衡IC会控制这些晶体管，使充满电荷的电池暂时被分流和放电，让其余尚未充满的电池追赶上来。这个过程被称为被动平衡。 BMS-IC和微控制器是用于通信的菊花链回路的一部分。由于每个BMS-IC的电势在能量电池链中都不相同，因此必须彼此进行电隔离。 电隔离由电容器，变压器，光耦合器或RF设备等电子元器件执行。 电流感应位于左上角。 保险丝可防止电池过流，请参阅右上角。
能量电池
儒卓力是锂离子电池市场的领导者三星SDI的官方特许经销合作伙伴。 客户可以在儒卓力电子商务网站<link www.rutronik24.com.cn/>www.Rutronik24.com.cn</link>上找到不同供应商的<link www.rutronik24.com.cn/pg/electric-double-layer-capacitors/kuk/ - external-link-new-window>EDLC</link>。
BMS 或平衡IC
儒卓力提供英飞凌的BMS-IC。
•英飞凌<link www.rutronik24.com.cn/search-result/qs:TLE9012AQU/reset:0 - external-link-new-window>TLE9012</link>
保险丝
为了安全起见，必须保护能量电池串不受过电流和短路的影响。 保护装置可以是半导体保险丝。 例如用于保护半导体的铅保险丝，热熔保险丝或以功率半导体作为开关的电子保险丝。
•<link www.rutronik24.com.cn/category/fuse - external-link-new-window>Littelfuse</link>
电流感应
•威世的<link www.rutronik24.com.cn/pg/precision-chip-resistor/wpr/ - external-link-new-window>精密功率芯片电阻器</link>或<link www.rutronik24.com.cn/search-result/qs:wsbs/reset:0 - external-link-new-window>Power MetalStrip®</link>分流电阻器
•Micronas（TDK）和<link www.rutronik24.com.cn/search-result/qs:mlx912/reset:0 - external-link-new-window>Melexis</link>的磁电流传感器
微控制器
•英飞凌AURIX® 系列 <link www.rutronik24.com.cn/search-result/qs:SAK-TC/reset:0 - external-link-new-window>SAK-TCxxx</link>
CAN收发器
供应商 型号 功能
英飞凌 <link www.rutronik24.com.cn/search-result/qs:TLE925/reset:0 - external-link-new-window>TLE925x</link> CAN-FD 最高5 Mbit/s
英飞凌 <link www.rutronik24.com.cn/search-result/qs:tle725/reset:0 - external-link-new-window>TLE725x</link> CAN-FD 最高2 Mbit/s
英飞凌 <link www.rutronik24.com.cn/search-result/qs:TLE625/reset:0 - external-link-new-window>TLE625x</link> CAN-FD 最高1 Mbit/s
博世 <link www.rutronik24.com.cn/search-result/qs:cf1/reset:0 - external-link-new-window>CF1xx </link> CAN-FD 最高1 Mbit/s
电隔离
威世的汽车<link www.rutronik24.com.cn/category/optocoupler/move:0 - external-link-new-window>光电耦合器</link>
