Nordic nRF52820 SoC为nRF52系列低端器件增添全速USB 2.0和蓝牙 5.2、低功耗蓝牙、蓝牙 Mesh、Thread和Zigbee支持

03/20/2020 Asia Knowledge cn

nRF52820 SoC提供了先进的多协议支持功能,以及12 Mbps USB和功能齐全的+8 dBm输出功率无线电,支持所有蓝牙 5.2功能、蓝牙长距离传输和寻向以及耐受高温,适用于HID、智能家居、商业和工业应用

Nordic Semiconductor宣布推出其广受欢迎且经过市场验证的nRF52系列中的第六款产品nRF52820蓝牙5.2系统级芯片(SoC)。这款器件是功耗超低的低功耗蓝牙 (Bluetooth® Low Energy /Bluetooth LE)、蓝牙mesh、Thread、Zigbee和2.4 GHz专有低端无线连接解决方案。nRF52820具有蓝牙5、5.1和5.2的全部功能,包括长距离传输和2 Mbps高吞吐量、寻向、低功耗功率控制和低功耗同步通道。该器件还包括一个全速(12 Mbps) USB 2.0接口。

nRF52820具有功能强大的64MHz 32位Arm®Cortex®-M4处理器,并具有256KB闪存和32KB RAM,这使其成为范围广泛的商业和工业无线应用的理想的单芯片器件选择,包括专业照明、资产跟踪、HID和游戏产品。此外,nRF52820具有功能齐全的多协议无线电和+8 dBm输出功率,当与应用MCU配合使用时,它就成为网关和其他需要先进无线连接的智能家居应用的理想网络处理器。nRF52820符合在-40至105°C扩展工业温度范围内的工作要求,适用于包括专业照明的商业和工业应用。



nRF52820的一项关键功能是全速(12 Mbps) USB运作,USB是可与许多主机设备(例如PC、智能手机和网关)进行低延迟和高带宽通信的流行连接接口。这种连接性还使得通过USB进行设备固件更新(DFU)变得切实可行。除了主要的电源稳压器外,nRF52820的USB外还包括一个用于将5 V VBUS信号转换为USB信令接口所需的3.3 V信号的专用稳压器,从而省去了使用外部稳压器所需的成本和空间。


nRF52820包括多达18个GPIO和一系列模拟和数字接口,例如模拟比较器、SPI、UART、TWI和QDEC。电源电压涵盖1.7至5.5V输入电压范围,从而使得nRF52820可以使用纽扣电池和可充电电池供电。与USB主机连接时,nRF52820可以使用始终存在的5 V VBUS信号直接供电,Nordic为此配置提供了参考布线设计。



nRF52820支持S112和S140 (符合蓝牙5.1协议栈要求) SoftDevice及S122 (内测版) SoftDevice。S112和S122分别是针对内存优化的外围设备 (peripheral) 协议栈和中心控制(central)协议栈,而S140则是用于中心控制和外围设备功能完整的蓝牙 5协议栈,包括长距离传输和2 Mbps高吞吐量功能。Nordic的nRF5 SDK(软件开发套件) v16.0.0支持使用nRF52820进行产品开发,而Nordic将于2020年第二季提供全面的nRF5 SDK支持。客户可以使用nRF52833开发套件(DK)进行nRF52820模拟,这是开启基于nRF52820设计的良好基础。这款套件是通用的单板开发套件,适用于低功耗蓝牙、蓝牙Mesh、802.15.4、Thread、Zigbee和2.4GHz专有应用。该套件与Arduino Uno Rev3标准兼容,客户可以在开发期间使用兼容的Nordic Power Profiler套件和多种第三方Arduino接口的扩展板。


Nordic Semiconductor产品管理总监Kjetil Holstad表示:“作为适用于预算有限的应用的蓝牙5.2多协议SoC,nRF52820扩展了经过市场验证的成熟的nRF52系列硬件和软件平台。nRF52系列现在是ODM和OEM厂商构建其所有短距离无线产品的理想平台。该系列中通用的硬件和软件架构带来了出色的软件可移植性,提高了软件可重用性,同时缩减了产品上市时间和开发成本。”

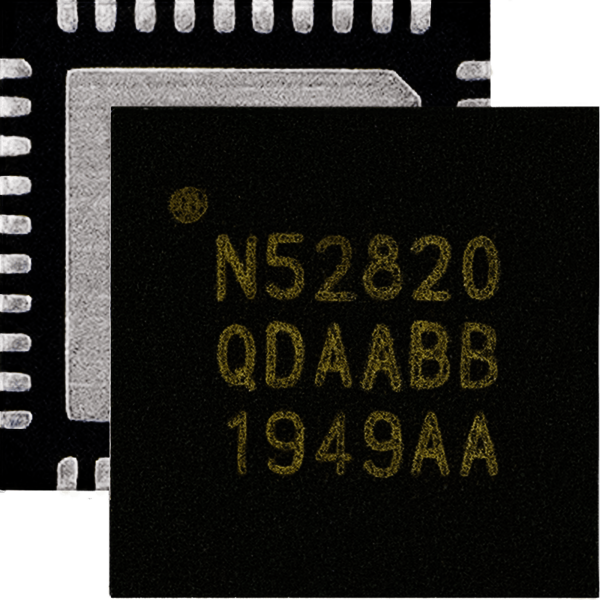

Nordic现在提供nRF52820工程样品,采用5x5 mm QFN40封装,具有18个GPIO,并且与Nordic的nRF52833 SoC可以复用PCBA。
