双极结型晶体管——MOSFET的挑战者

01/07/2022 Asia Knowledge cn

数字开关通常使用MOSFET来创建,但是对于低饱和电压的开关模型,双极结型晶体管已成为不容忽视的替代方案。对于低电压和低电流的应用,它们不仅可以提供出色的电流放大效果,还具有成本优势。

在负载开关应用中,晶体管需要精确地放大基极电流,使输出电压接近零,以便仅测量晶体管的饱和电压。MOSFET通常用于这项用途,因为它们不需要任何底层控制器作为电压控制组件。另一方面,双极结型晶体管(BJT)是需要能够连续传输电流的底层控制器的电流控制组件。



不过,具有更高的电流增益(hFE)和更低的饱和电压(VCEsat)的双极结型晶体管可以实现更低的基极电流。它们较高的电流增益降低了基极电流的要求,由此可以由单片机直接开关。例如,如果晶体管需要传导1 A电流并且电流增益为100,则基极电流至少需要10 mA,以确保晶体管饱和。如果晶体管可以提供500的电流增益,则2 mA电流就足够了。



而且,双极结型晶体管还可通过基极偏置电阻器和基极-发射极电压(VBE)大大减少损耗。如果晶体管用作低频开关,则较低的饱和压降可以减少集电极-发射极的功耗,并在标准化芯片表面上实现更高的集电极电流(IC)。



因此,对于全导通状态,低饱和电压双极结型晶体管只需要0.3至0.9 V的低基极-发射极电压,非常适合低压开关应用。控制电压适用于整个工作温度范围。



如果双极结型晶体管用作饱和开关,还会影响集电极区域的电导率,从而在饱和时大幅降低集电极-发射极的电阻(RCE(sat))。MOSFET则不具有这种电导率影响,但这确实增加了基极的反向恢复时间,意味着开关周期变得更长。



由于渡越频率的缘故,双极结型晶体管只能用于涉及几百kHz频率的应用。使用渡越频率除以电流增益因数则产生截止频率。这被定义为电流增益降至–3 dB的阈值(即0.707因数)。因此在应用中与截止频率保持一定距离是很重要的。



延长移动设备的使用寿命

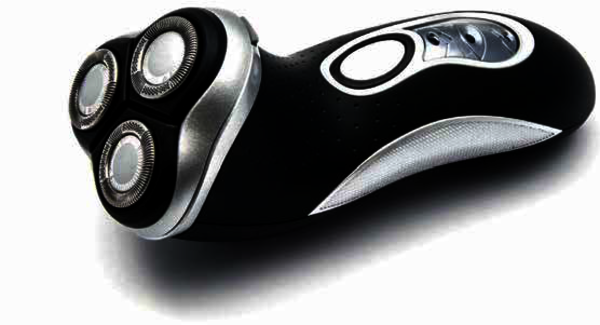

由于低饱和电压双极结型晶体管具有高增益性能,其效率也比常规的BJT和MOSFET更高,因此当与基极电阻器结合使用时,它们可以替代MOSFET和肖特基二极管。这样提供了更长的电池充电使用寿命和降低的组件成本优势,尤其是在移动和/或电池供电应用(例如电动牙刷、剃须刀或手持式搅拌器)中。相比ESD容限超过8,000 V的MOSFET,双极结型晶体管对静电放电(ESD)的敏感性要低得多,并且它们还具有防止电压尖峰的内部保护功能。



晶体管的增益随着温度的升高而进一步增加。同时,在最大允许基极电流下,基极-发射极电压相对于正向电压(VBE(sat))的占比减小了。结果,对于BJT,饱和时的集电极-发射极电阻(RCE(sat))低于相近MOSFET的导通电阻(RDS(on))。与芯片表面积相同的MOSFET相比,BJT在较高的电流密度和/或在连续电流下产生的热量也较少。



同样,在给定的负载电流下,饱和电压仍与功率损耗成比例。因此,低饱和电压双极结型晶体管具有较低的功率损耗,从而降低了散热需求。考虑到总体功率损耗,控制基极所产生的损耗是不容忽视的。当使用具有较高增益的低饱和电压双极结型晶体管时,它们也比较低。



双极结型晶体管的另一个优点是它们可以在两个方向上截止,从而无需额外的反并联MOSFET。BJT晶体管也更便宜,相比MOSFET具有明显的成本优势。



高开关性能

BJT可以提供优于最大允许功率损耗很多倍的开关性能,因为作为开关工作的晶体管具有两个固定的工作点。如果足够的基极电流流入第一个,将导致集电极电流闭合开关,这个开关两端仅存在残余电压降。由于第二工作点的基极电流为零,因此具有全部工作电压的晶体管用作阻断。两个工作点之间的过渡非常快速。这样可以将负载线放置在适当的位置,使得从导通到受阻晶体管(反之亦然)的过渡足够快速以穿过功率损耗双曲线,且不会发生得太频繁。固定工作点仅需位于双曲线的下方。



由于BJT能够在线性范围内进行非常快速的开关运作,并提供具有高电流密度的高脉冲电流,因此它们适合用作控制MOSFET的驱动器。相比专用IC驱动器解决方案,这可以减小尺寸并降低成本。



小组件、高性能

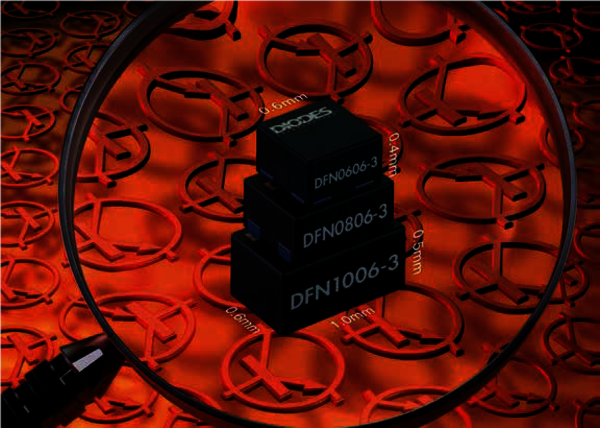

低饱和电压双极结型晶体管通常在SOT封装中具有12至100 V的最大集电极-发射极电压(VCEO)和高达几安培的集电极电流。目前,世界上最小的双极结型晶体管采用了Diodes的DFN0606-3超小型封装。45 V NPN小信号双极结型晶体管BC847BFZ的占位面积仅为0.36 mm2,高度仅为0.4 mm,相比相近的DFN1006、SOT883和SOT1123组件体积减小了40%,并且性能优于外形更大的相近晶体管产品。这是因为无铅封装允许实现更高的功率密度,而热性能为135°C/W。Diodes的产品模型允许低压应用实现低于1 V的电压开关操作,可让移动设备以最小的功率完全开启。它们具有100 mA的集电极电流和925 mW的功率损耗,特别适合智能手表、健身工具等可穿戴设备,以及智能手机和平板电脑等其他消费类设备。相对应的PNP晶体管产品是BC857BZ。



结论

对于许多电路应用而言,具有低饱和电压的BJT不仅可以替代MOSFET,而且还具有许多优势——例如导通电阻低、控制电压低于1 V、具有出色的温度稳定性以及对ESD不敏感。由于BJT可以在两个方向上阻断电流,因此可以省去第二个MOSFET。低饱和电压双极结型晶体管的功率损耗和产生的热量输出较低,而且价格也比较低。
